Tuiscint ar Ról naflangein Feidhmchláir Thionsclaíoch: Treoir Chuimsitheach

Mar chuid thábhachtach den chóras píopaí, tá ról ríthábhachtach ag flanges maidir le píopaí, comhlaí, caidéil agus trealamh eile a nascadh. Úsáidtear na táirgí i monarchana ola agus gáis, ceimiceacha nó cóireála uisce agus na háiteanna seo.

Cad is aflange?

Is éard is flanges ann feirí nó iomairí a úsáidtear chun píopaí, feistis nó innealra a nascadh. Déantar flanges a boltadh nó a tháthú chun nasc láidir a chruthú le haghaidh cóimeála, díchóimeála agus iniúchta éasca. Tagann flanges ar éagsúlacht cruthanna agus méideanna chun brúnna, teochtaí agus coinníollacha comhshaoil éagsúla a sheasamh. Trí naisc a chaighdeánú, cuireann flanges an idir-inoibritheacht idir córais chun cinn, rud a laghdaíonn aga neamhfhónaimh agus costais chothabhála.

Príomhpharaiméadair Flanges

Méid: tagraíonn sé don mhéid píopa ainmniúil (NPS) nó trastomhas, a chaithfear a mheaitseáil leis na comhpháirteanna nasctha.

Rátáil Brú: léiríonn sé an brú uasta is féidir leis an flange a sheasamh, de ghnáth rangaithe de réir caighdeáin ar nós ANSI/ASME (m.sh. Aicme 150, Aicme 300, Aicme 600).

Ábhair: Áirítear le hábhair a úsáidtear go coitianta cruach carbóin, cruach dhosmálta, cruach cóimhiotail, agus miotail neamhfheiriúla cosúil le práis nó copar, a roghnaítear as a n-friotaíocht creimeadh agus neart.

Cineálacha aghaidh: Áirítear orthu seo aghaidheanna árasán (FF), aghaidheanna ardaithe (RF) agus hailt fáinne (RTJ), a chuireann isteach ar éifeachtacht séalaithe.

Leagan amach poll bolt: líon agus trastomhas na bpoll bolt, atá ríthábhachtach le haghaidh ailíniú agus géarú.

Caighdeáin: Cinntíonn comhlíonadh caighdeáin idirnáisiúnta ar nós ANSI, ASME, DIN nó JIS comhoiriúnacht agus sábháilteacht.

Tábla mionsonraithe Paraiméadair Táirge

Paraiméadar	Cur síos	Comhluachanna
Méid Ainmniúil	Trastomhas an nasc píopa	1/2" go 24" (nó níos mó)
Aicme Brú	Rátáil brú uasta	Aicme 150, 300, 600, 900, 1500, 2500
Grád Ábhar	Cineál ábhair a úsáidtear	A105 (Cruach Carbóin), SS304 (Cruach Dhosmálta), Cóimhiotal 20
Cineál Aghaidh	Dearadh dromchla le haghaidh séalaithe gasket	Aghaidh Ardaithe (RF), Aghaidh Maol (FF), Comhpháirteach Cineál Fáinne (RTJ)
Trastomhas Ciorcal Bolt	Trastomhas an chiorcail poll bolt	Athraíonn de réir méid agus aicme (m.sh., 3.5" do 2" Aicme 150)
Caighdeáin	Sonraíochtaí rialaithe	ANSI/ASME B16.5, DIN 2527, JIS B2220

Cineálacha Flanges

Déantar flanges a chatagóiriú bunaithe ar a ndearadh agus a bhfeidhmiú. Seo iad na cineálacha is coitianta:

flange Muineál Táthú:Tá mol fada barrchaolaithe ann d’fheidhmchláir ard-strus, atá oiriúnach do chórais ardbhrú.
flange Slip-On:Éasca a shuiteáil ag sleamhnú thar an píopa agus táthú, oiriúnach le haghaidh timpeallachtaí íseal-bhrú.
flange na nDall:Úsáidtear é chun deireadh córas píopaí a shéaladh, rud a cheadaíonn leathnú nó cigireacht sa todhchaí.
flange Táthú Soicéad:Soláthraíonn sreabhadh réidh agus ard-neart, a úsáidtear go coitianta i bpíopaí leadránach beag.
flange Snáithithe:Scriú ar phíopaí gan táthú, atá oiriúnach do chórais neamhghuaiseacha nó ísealbhrú.
flange Comhpháirteach Lap:Péirí le deireadh stub le haghaidh ailíniú éasca, foirfe do chórais óna dteastaíonn díchóimeáil go minic.

View as

Flanges brionnaithe cruach dhosmálta déphléacsacha

Trí chomhpháirteanna tromshaothair a fháil ó mhonarcha flanges brionnaithe cruach dhosmálta China Duplex, is féidir le gnólachtaí innealtóireachta meáchan a ghearradh gan sábháilteacht a íobairt. Seachadann Longan Flange na naisc bhrionnaithe ard-neart seo chun timpeallachtaí ceimiceacha ionsaitheach a sheasamh.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

Flange brionnaithe cruach dhosmálta 316L

Tugann Longan Flange an rogha do cheannaitheoirí tionsclaíocha comhpháirteanna flange brionnaithe cruach dhosmálta 316L mórdhíola a dhéanamh go díreach ónár líne táirgeachta. Cuireann an comhpháirt seo deireadh go héifeachtach le ídiú cróimiam teorann gráin, ag stopadh scoilteadh struchtúrach le linn próiseála táthú tionsclaíoch trom.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

sme b16.5 flange aghaidh árasán

Déanann monarcha Longan an flange aghaidh comhréidh sme b16.5 a mhonarú faoi chreat caighdeánach ASME B16.5. Méadaíonn a struchtúr meala bionic neart lúbthachta 65%, agus sroicheann an brú pléasctha tomhaiste DN300 42MPa, ag dul thar an gceanglas GB/T 1048 faoi 280%. Soláthraíonn an cruach ardcharbóin múchta grádán mar aon leis an bhfáinne treisithe cóimhiotail tíotáiniam muineál-leabaithe, cruas tionchair 89J ag -70 ° C. Tá an táirge tar éis deimhniú API 6A PSL 3G a rith agus tá sé oiriúnach do mheáin gháis brú ultra-ard. Soláthraíonn monarcha Longan go díreach, ag tacú le saincheaptha bhaisc agus seachadadh tapa.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

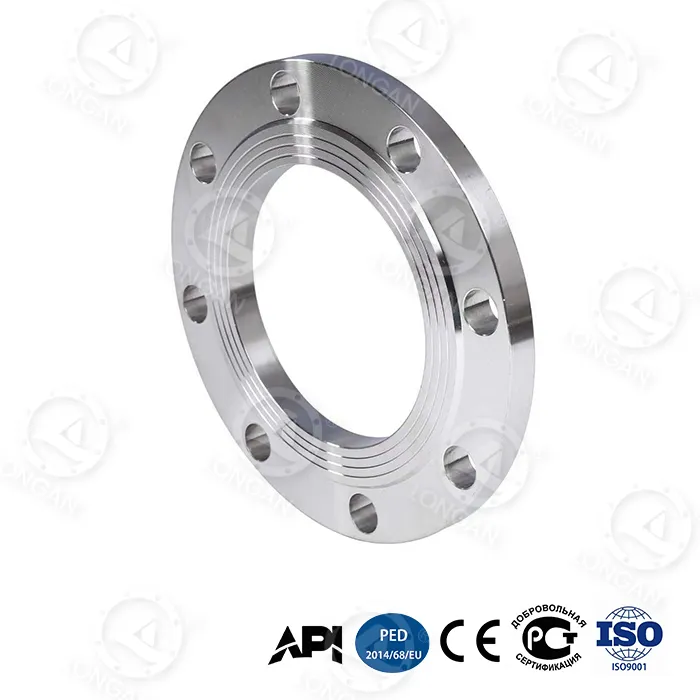

flange aghaidh ardaithe cothrom

Tá flange a oibríonn le gaiscéid lán-aghaidh agus aghaidh ardaithe ar fáil anois. Seachadann an flange aghaidh ardaithe árasán ó Longan é sin go díreach. Láimhseálann sé brúnna pléasctha DN300 suas le 42MPa (280% os cionn GB/T 1048) agus treisíonn sé neart lúbthachta 65% trí struchtúr cíor meala bionic. API 6A PSL 3G deimhnithe. Praghsanna monarcha-dhíreach, samplaí saor in aisce, agus tacaíocht theicniúil ar fáil.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

cruach dhosmálta flange árasán

Déantar an flange árasán cruach dhosmálta le friotaíocht creimeadh den scoth a mhonarú go díreach ag monarcha Longan, ag tairiscint feidhmíocht chostais i bhfad níos airde ná soláthróirí Eorpacha agus Mheiriceá. Méadaíonn an próiseas múchadh grádán in éineacht le struchtúr cíor meala bionic neart lúbthachta 65%. Sroicheann an brú pléasctha DN300 42MPa, agus tá sé tar éis deimhniú API 6A PSL 3G a rith. Tá sé oiriúnach do thimpeallachtaí creimneach mar ardáin amach ón gcósta agus píblínte uisce farraige, agus tacaíonn sé le táirgeadh saincheaptha.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

flange árasán asme b16.5

Déanta ag Longan sa tSín, tá an asme flange cothrom b16.5 seo ar fáil ag rátaí monarchan le méideanna neamhchaighdeánacha saincheaptha. Tógtha le múchadh grádán agus struchtúr cíor meala bionic, neartaíonn sé neart lúbthachta 65%. Sroicheann an leagan DN300 brú pléasctha de 42MPa (280% níos airde ná na caighdeáin náisiúnta) agus tá deimhniú API 6A PSL 3G aige. Glacaimid le saincheaptha de réir líníochtaí agus samplaí.

Féach ar Tuilleadh >> Seol Fiosrúchán >>
