Tuiscint ar Ról naflangein Feidhmchláir Thionsclaíoch: Treoir Chuimsitheach

Mar chuid thábhachtach den chóras píopaí, tá ról ríthábhachtach ag flanges maidir le píopaí, comhlaí, caidéil agus trealamh eile a nascadh. Úsáidtear na táirgí i monarchana ola agus gáis, ceimiceacha nó cóireála uisce agus na háiteanna seo.

Cad is aflange?

Is éard is flanges ann feirí nó iomairí a úsáidtear chun píopaí, feistis nó innealra a nascadh. Déantar flanges a boltadh nó a tháthú chun nasc láidir a chruthú le haghaidh cóimeála, díchóimeála agus iniúchta éasca. Tagann flanges ar éagsúlacht cruthanna agus méideanna chun brúnna, teochtaí agus coinníollacha comhshaoil éagsúla a sheasamh. Trí naisc a chaighdeánú, cuireann flanges an idir-inoibritheacht idir córais chun cinn, rud a laghdaíonn aga neamhfhónaimh agus costais chothabhála.

Príomhpharaiméadair Flanges

Méid: tagraíonn sé don mhéid píopa ainmniúil (NPS) nó trastomhas, a chaithfear a mheaitseáil leis na comhpháirteanna nasctha.

Rátáil Brú: léiríonn sé an brú uasta is féidir leis an flange a sheasamh, de ghnáth rangaithe de réir caighdeáin ar nós ANSI/ASME (m.sh. Aicme 150, Aicme 300, Aicme 600).

Ábhair: Áirítear le hábhair a úsáidtear go coitianta cruach carbóin, cruach dhosmálta, cruach cóimhiotail, agus miotail neamhfheiriúla cosúil le práis nó copar, a roghnaítear as a n-friotaíocht creimeadh agus neart.

Cineálacha aghaidh: Áirítear orthu seo aghaidheanna árasán (FF), aghaidheanna ardaithe (RF) agus hailt fáinne (RTJ), a chuireann isteach ar éifeachtacht séalaithe.

Leagan amach poll bolt: líon agus trastomhas na bpoll bolt, atá ríthábhachtach le haghaidh ailíniú agus géarú.

Caighdeáin: Cinntíonn comhlíonadh caighdeáin idirnáisiúnta ar nós ANSI, ASME, DIN nó JIS comhoiriúnacht agus sábháilteacht.

Tábla mionsonraithe Paraiméadair Táirge

Paraiméadar	Cur síos	Comhluachanna
Méid Ainmniúil	Trastomhas an nasc píopa	1/2" go 24" (nó níos mó)
Aicme Brú	Rátáil brú uasta	Aicme 150, 300, 600, 900, 1500, 2500
Grád Ábhar	Cineál ábhair a úsáidtear	A105 (Cruach Carbóin), SS304 (Cruach Dhosmálta), Cóimhiotal 20
Cineál Aghaidh	Dearadh dromchla le haghaidh séalaithe gasket	Aghaidh Ardaithe (RF), Aghaidh Maol (FF), Comhpháirteach Cineál Fáinne (RTJ)
Trastomhas Ciorcal Bolt	Trastomhas an chiorcail poll bolt	Athraíonn de réir méid agus aicme (m.sh., 3.5" do 2" Aicme 150)
Caighdeáin	Sonraíochtaí rialaithe	ANSI/ASME B16.5, DIN 2527, JIS B2220

Cineálacha Flanges

Déantar flanges a chatagóiriú bunaithe ar a ndearadh agus a bhfeidhmiú. Seo iad na cineálacha is coitianta:

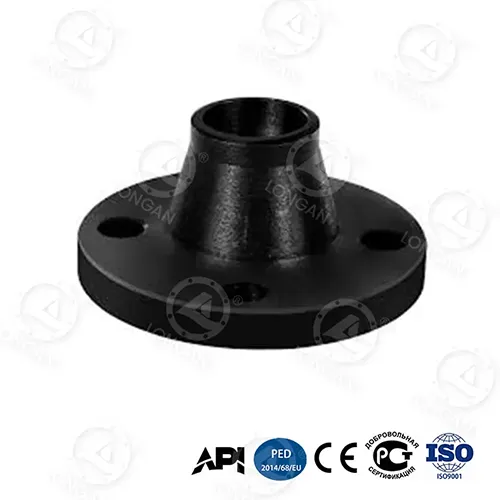

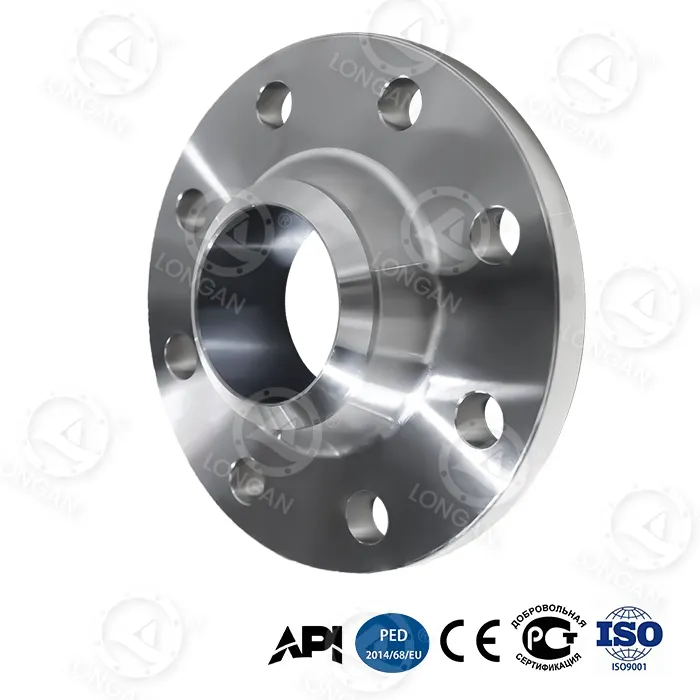

flange Muineál Táthú:Tá mol fada barrchaolaithe ann d’fheidhmchláir ard-strus, atá oiriúnach do chórais ardbhrú.
flange Slip-On:Éasca a shuiteáil ag sleamhnú thar an píopa agus táthú, oiriúnach le haghaidh timpeallachtaí íseal-bhrú.
flange na nDall:Úsáidtear é chun deireadh córas píopaí a shéaladh, rud a cheadaíonn leathnú nó cigireacht sa todhchaí.
flange Táthú Soicéad:Soláthraíonn sreabhadh réidh agus ard-neart, a úsáidtear go coitianta i bpíopaí leadránach beag.
flange Snáithithe:Scriú ar phíopaí gan táthú, atá oiriúnach do chórais neamhghuaiseacha nó ísealbhrú.
flange Comhpháirteach Lap:Péirí le deireadh stub le haghaidh ailíniú éasca, foirfe do chórais óna dteastaíonn díchóimeáil go minic.

View as

flange weld soicéad rang 150

Flange weld soicéad Aicme 150 Seachadann monaróir na Síne Longan ionchur teasa 28J/mm, strus tionóil 6MPa, ≤10⁻¹¹ sceitheadh héiliam. Cáilíocht mhonarcha-dhíreach le ASTM G28 A teip nialasach. Nana-séalaithe, dromchla féin-ghlanadh. Maidir le hola/gás, fabraicí leathsheoltóra, imoibreoirí comhleá. ISO/CE deimhnithe.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

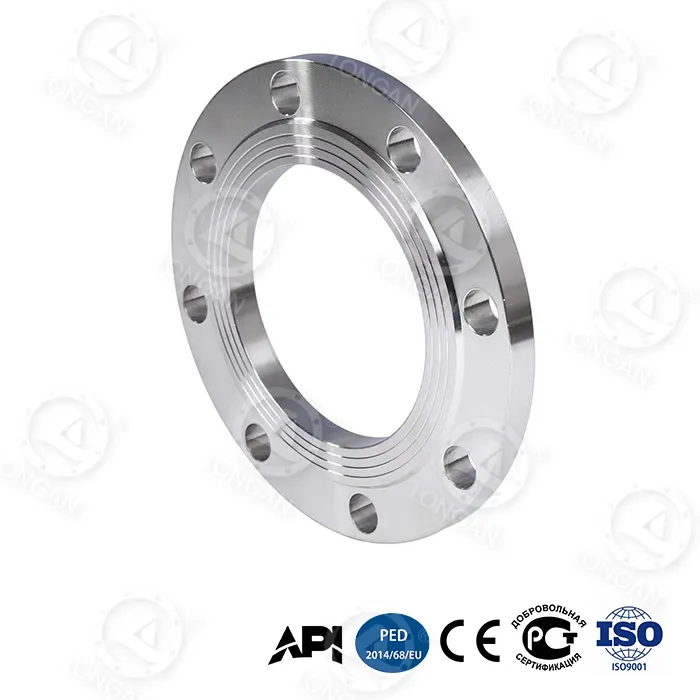

flange aghaidh árasán

Is comhpháirt nasc caighdeánach é flange aghaidh comhréidh monaróir Longan China a úsáidtear i gcórais píblíne tionsclaíochta, go príomha le haghaidh nasc agus séalaithe idir píblínte, comhlaí agus trealamh gaolmhar. Úsáidtear an táirge go forleathan i dtarchur ola agus gáis, próiseáil pheitriceimiceach, innealtóireacht chumhachta agus tionscail innealtóireachta mara, agus tá sé oiriúnach do bhunriachtanais nasc struchtúracha na gcóras píblíne tionsclaíochta éagsúla.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

Flange Snáithithe Aicme 300

Soláthraítear Flange Snáithithe Aicme 300 ó Longan le haghaidh cobhsaíocht séalaithe níos láidre, friotaíocht brú níos airde, agus marthanacht feabhsaithe faoi choinníollacha creathadh agus rothaíochta teirmeach. Soláthraíonn Longan praghsáil mhonarcha-dhíreach, teicneolaíocht frith-chreathadh deimhnithe API, saincheaptha solúbtha, agus rialú cáilíochta inmheánach dian do cheannaitheoirí tionsclaíocha domhanda.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

flange soicéad ardbhrú

Flange soicéad ardbhrú Soláthraíonn monaróir na Síne Longan ≤10⁻¹ ¹ sceitheadh héiliam, strus tionóil 92% níos ísle. Cáilíocht mhonarcha-dhíreach le hinrianaitheacht iomlán ERP. Táthú damáiste teasa nialasach, dromchla nana-séalaithe. I gcás píblínte foircneacha (‑253°C go himoibreoirí comhleá). Deimhnithe: CE, ISO 9001/14001.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

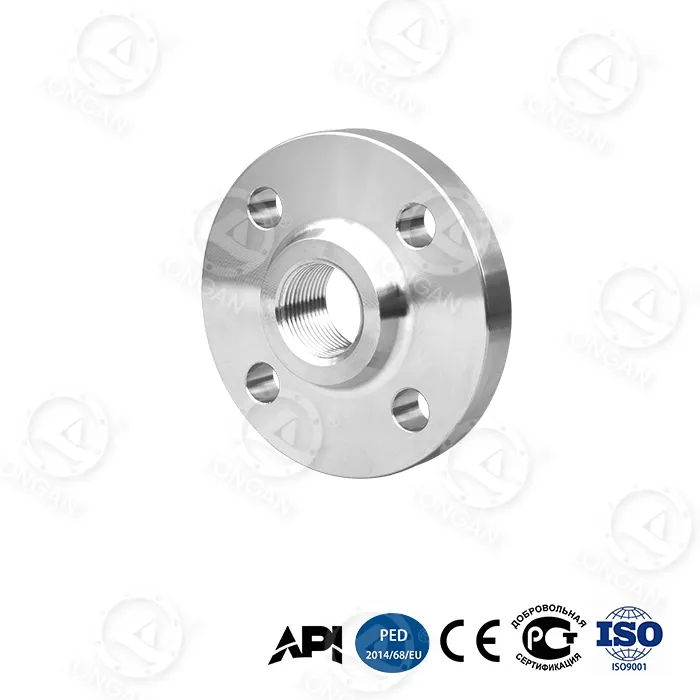

Flange Snáithithe Aicme 150

Soláthraíonn Flange Snáithithe Aicme 150 le Longan a rinneadh sa tSín réitigh flange snáithithe caighdeánacha le haghaidh cóireála uisce, HVAC, píblínte bardasach, agus córais tionscail éadroma. Monaraithe le snáitheanna cruinneas-mheaisínithe agus feidhmíocht séalaithe cobhsaí, tacaíonn an flange seo le suiteáil áisiúil gan táthú i go leor feidhmeanna ísealbhrú agus meánbhrú.

Féach ar Tuilleadh >> Seol Fiosrúchán >>

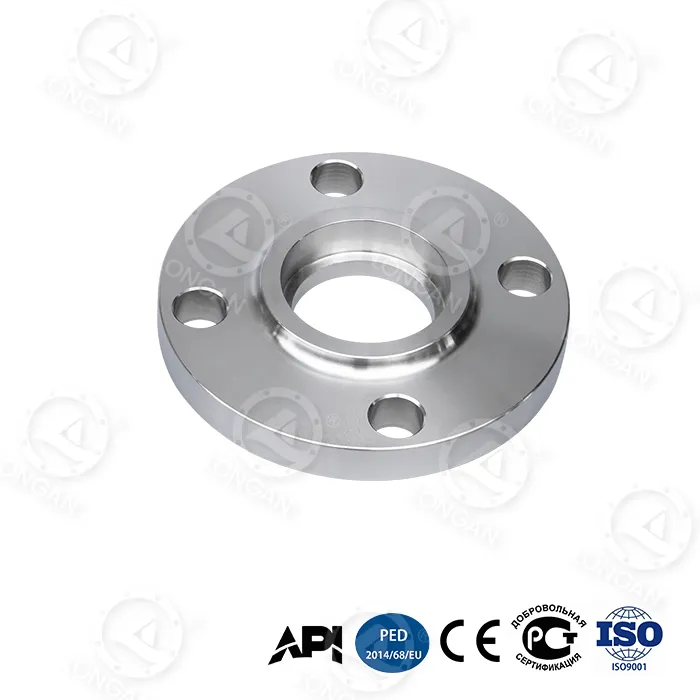

flange weld soicéad brionnaithe

Soicéad táthú flange brionnaithe Longan Soláthraíonn monaróir agus soláthraí na Síne réitigh séalaithe píblíne ardchaighdeáin do thionscail ola & gáis, leathsheoltóra agus fuinnimh. Le táthú íseal-thionchar teasa, sceitheadh héiliam ultra-íseal, agus dromchlaí séalaithe meaisínithe beachtas, tacaíonn sé le hoibriú cobhsaí faoi ardbhrú, creathadh, agus teochtaí foircneacha.

Féach ar Tuilleadh >> Seol Fiosrúchán >>
