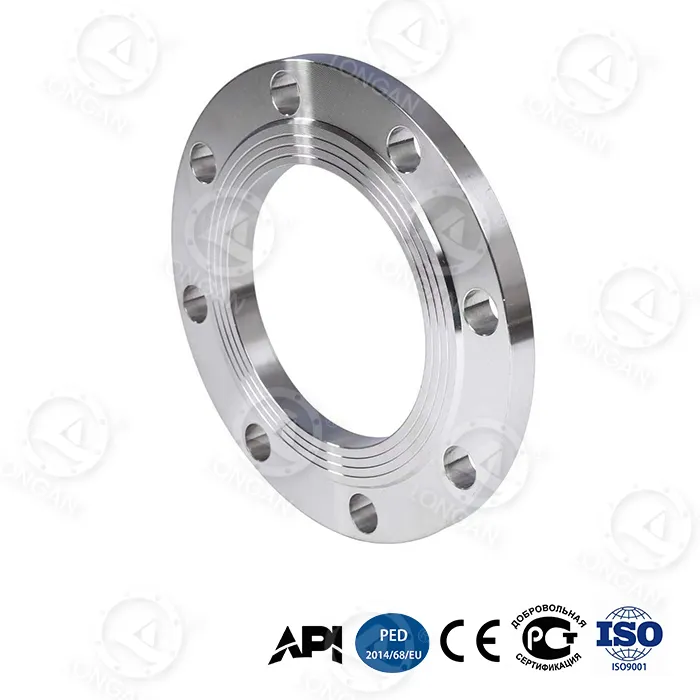

sme b16.5 flange aghaidh árasán

Is gnách go mbíonn brú pléasctha nach mó ná 15MPa ag flanges traidisiúnta a mhonaraítear de réir toisí ASME B16.5. Baineann flange aghaidh comhréidh sme b16.5 Longan, agus comhéadain gléasta caighdeánach Aicme 150-2500 agus dromchla séalaithe aghaidh iomlán á chothabháil, brú níos airde amach trí leas iomlán a bhaint as struchtúr inmheánach: greille meala bionic (méadú ar stiffness lúbthachta 65%), cruach ardcharbóin múchta grádán (fuinneamh tionchair 89J ag -70 ° C), agus fáinne tíotáiniam treisithe 1,250MPa). Sroicheann an brú pléasctha tomhaiste DN300 42MPa. Tá na táirgí go léir faoi rialú cáilíochta próiseas iomlán ag monarcha intí Longan agus tá deimhniú API 6A PSL 3G faighte acu.

Cineál Táirge agus Feidhm

Is flange dromchla séalaithe lán-aghaidh (FF) é flange aghaidh árasán sme b16.5 a mhonaraítear de réir caighdeán ASME B16.5. Úsáidtear é i gcórais phíobáin a éilíonn naisc gasket lán-theagmhála, agus tá sé oiriúnach do phíblínte mór-trastomhas ísealbhrú, naisc flange iarann ​​teilgthe, agus iarratais a éilíonn dáileadh aonfhoirmeach strus gasket. Trí struchtúir athneartaithe inmheánacha, is féidir an táirge seo a úsáid freisin i gcásanna brú ultra-ard (amhail asraonta caidéil scoilte gáis scealla agus trealamh ceann tobair druileála domhainfharraige), agus ag an am céanna toisí caighdeánacha comhéadan a chothabháil le haghaidh idirmhalartaithe le flanges traidisiúnta i bpíblínte atá ann cheana féin.

Príomhphointí Díolacháin

1. Comhéadan caighdeánach, imthacaí brú níos airde:Comhlíonann sé toisí gléasta ASME B16.5, brú pléasctha DN300 tomhaiste 42MPa, níos airde ná flanges caighdeánach traidisiúnta (≤15MPa).
2. Méadú 65% ar neart lúbthachta:Feabhsaíonn an struchtúr meala bionic rigidity flange, atá oiriúnach do thimpeallachtaí creathadh nó lonnaíochta bunús.
3. Léiriú caitheamh amhairc agus coinneáil réamhualach:Tá an dromchla séalaithe leabaithe le ciseal táscaire nano-zirconia, a athraíonn dath nuair a bhíonn tiús níos lú ná 0.1mm. Cuireann dearadh poll dúbailte cónúil teorainn le maolú réamhualach faoi luaineacht brú 35MPa go ≤5% (struchtúr traidisiúnta ≥20%).
4. Feidhmíocht timpeallachta mhór:-70°C fuinneamh tionchair 89J; ráta creimeadh coibhéiseach domhainfharraige 5,000m 0.03mm in aghaidh na bliana; doimhneacht damáiste dromchla séalaithe ≤8μm tar éis scríobadh gaineamh agus deannaigh 120m/s.
5. Costas saolré iomlán:Costas iomlán 30 bliain $6,200 ($ 18,500 gnáth); minicíocht cothabhála bliantúil 0.7 uair (gnáthamh 3.2 uair); am athsholáthair aonair 2.5 uair (gnáth 8 uair an chloig).

Sonraíochtaí Teicniúla

Mír	Paraiméadar
Bonn caighdeánach	ASME B16.5 (toisí, lamháltais, rátálacha brú-teocht)
Cineál aghaidh séalaithe	Lán-aghaidh (FF)
Rang brú	Aicme 150, 300, 400, 600, 900, 1500, 2500
Raon méide	NPS 1/2" go 24"
Ábhar	Cruach ardcharbóin Múchadh grádán (cruach dhosmálta inoiriúnaithe)
Atreisiú inmheánach	Fáinne athneartaithe cóimhiotail tíotáiniam (toradh 1,250MPa), easnacha gathacha (laghdaíodh an tiúchan strus 48%)
Brú pléasctha DN300	42MPa (gnáthamh ≤15MPa)
Saol tuirse timthriallach	20,000 timthriall @35MPa (5,000 timthriall traidisiúnta @ 25MPa)
Dífhoirmiúchán aiseach @35MPa	0.6mm (1.8mm traidisiúnta)
Ráta sceite séalaithe (mí-ailíniú 15°)	≤10⁻⁵ mbar·L/s (gnáthghnách >10⁻³)
Tionchar teocht íseal (-70 ° C)	89J (caighdeán náisiúnta ≥34J)
Creimeadh domhainfharraige (5,000m)	0.03mm/bhliain (coibhéis 30 bliain)
Scríobadh gaineamh agus deannaigh (120m/s)	Doimhneacht damáiste dromchla séalaithe ≤8μm (10,000h)
Gnéithe cúnta	Ciseal táscaire caitheamh nana-zirconia, poill bolt dúbailte cónúil

Deimhniú agus Dearbhú Cáilíochta

● API 6A PSL 3G:Infheidhme maidir le cásanna brú ultra-ard le meáin gháis, a éilíonn tástáil aeroibrithe (brú rátáil 1.5 uair) agus tástáil neamh-millteach níos déine agus inrianaitheacht ábhair.
● Rialú cáilíochta mhonarcha:Cuireann monarcha intí Longan bainistíocht cáilíochta lánphróisis i bhfeidhm ó iniúchadh amhábhar ag teacht isteach (anailís speictreach, sampláil mheicniúil) go dtí táirge críochnaithe amach (cigireacht 100% tríthoiseach, tástáil cáithníní maighnéadach 10%, sampláil brú pléasctha bhaisc).
● Inrianaitheacht:Tagann gach fean le deimhnithe ábhar inrianaithe, taifid chuair cóireála teasa, tuarascálacha cigireachta tríthoiseacha, agus tuarascálacha tástála hidreastatach/aeir, atá ar fáil ar líne trí shraithuimhir.

Buaicphointí Difreála

I gcomparáid le flanges lán-aghaidh ASME B16.5 eile ar an margadh, tá gnéithe flange aghaidh comhréidh sme b16.5 Longan:

●Baintear amach brú pléasctha níos airde (42MPa) laistigh de thoisí caighdeánacha gan tiús flange a mhéadú nó leagan amach poll bolt a athrú.
●Comhtháthaíonn sé fáinne athneartaithe muineál cóimhiotail tíotáiniam agus próiseas múchadh grádán, ag cothromú cumas ualaigh agus cruas íseal-teocht.
●Dromchla séalaithe leabaithe le ciseal táscaire caitheamh le haghaidh iniúchadh amhairc ar riocht séalaithe.
●Coinnítear ráta sceite séalaithe ≤10⁻⁵ mbar·L/s faoi choinníollacha mí-ailínithe 15°.

Saincheapadh agus Próiseas

Roghanna saincheaptha:

●Méideanna neamhchaighdeánacha agus rátálacha brú speisialta (líníochtaí nó ceanglais theicniúla ag teastáil)
●Ábhair éagsúla: cruach dhosmálta 304/316L, cruach dhosmálta déphléacsacha, etc.
●Lipéadú príobháideach: marcáil léasair, pacáistiú saincheaptha

Sreabhadh próisis lárnach:

1.Gaibhniú: brionnú beachtas dísle ag baint úsáide as amhábhair ardchaighdeáin ó Tsingshan Holding Group.
2.Múchadh grádán: fuarú rialaithe chun dromchla ard-chruas agus croí ard-déine a fhoirmiú.
3.Meaisínithe struchtúr honeycomb: meaisínithe CNC de ghreillí heicseagánacha inmheánacha.
4.Feisteas preas fáinne tíotáiniam: feistiú trasnaíochta chun a chinntiú nach bhfuil aon ghluaiseacht choibhneasta idir ábhar fáinne agus bunábhar.
5.Críochnú aghaidh séalaithe: casadh CNC, garbh dromchla Ra ≤3.2μm.
6.Cigireacht agus tástáil iomlán: tríthoiseach, cáithnín maighnéadach, hidreastatach/aeroibrithe, sampláil pléasctha.

Tacaíocht Samplach agus Tástála

● Samplaí saor in aisce:Is féidir le ceannaitheoirí idirnáisiúnta iarratas a dhéanamh ar shampla amháin saor in aisce (táille samplach inaisíoctha, lasta a iompraíonn an ceannaitheoir) le haghaidh tástála suiteála agus fíorú feidhmíochta.
● Tástáil fianaithe ar an láthair:Tá an mhonarcha feistithe le meaisín tástála brú 3000-ton, binse tástála tuirse timthriallach, -80 ° C tástálaí tionchair íseal-teocht, agus seomra insamhalta creimeadh domhainfharraige. Is féidir le custaiméirí pléasctha, tuirse nó tástálacha timpeallachta foircneacha a fheiceáil ar an láthair.
● Tástáil tríú páirtí:Is féidir SGS, BV, TÜV a choimisiúnú le haghaidh comhdhéanamh ceimiceach, airíonna meicniúla, tástáil neamh-millteach, agus tástáil brú; seachadtar tuarascálacha leis na hearraí.
● Tréimhse bharántas:18 mí (ó dháta an loingsiú), athsholáthar saor in aisce do lochtanna déantúsaíochta.

Comparáid Feidhmíochta: Riachtanais Chaighdeánacha vs Longan tomhaiste

Mír	Ceanglais chaighdeánacha ASME B16.5 / flange traidisiúnta	Longan sme b16.5 flange aghaidh árasán	Comparáid
Brú pléasctha DN300	≤15MPa	42MPa	Níos airde ná traidisiúnta
Saol tuirse timthriallach	5,000 timthriall @25MPa	20,000 timthriall @35MPa	Saol níos faide
Dífhoirmiúchán aiseach @35MPa	1.8mm	0.6mm	Lúide dífhoirmiúchán
Ráta sceite mí-ailínithe 15°	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Sceitheadh ​​níos ísle
-70°C tionchar fuinnimh	≥34J (caighdeán náisiúnta)	89J	Toughness níos airde
Ráta creimeadh domhainfharraige 30 bliain	thart. 0.5mm / bliain (cruach carbóin)	0.03mm in aghaidh na bliana	Creimeadh níos moille

Réamhchúraimí Suiteála

Tá dearadh dromchla séalaithe lán-aghaidh ag flange aghaidh árasán sme b16.5. Tá suiteáil cheart ríthábhachtach chun feidhmíocht séalaithe a chinntiú. Tabhair faoi deara na pointí seo a leanas le do thoil:

1. Roghnú gasket:Ní mór gasket lán-aghaidh a úsáid a chlúdaíonn an dromchla séalaithe flange iomlán agus a bhfuil poill bolta air. Ná húsáid gaiscéid aghaidhe ardaithe nó gaiscéid RF caighdeánach.
2. Meaitseáil flange:Ní cóir feansaí lán-aghaidh a bheith boltáilte go díreach chuig feansaí aghaidhe ardaithe. Má tá flanges aghaidh ardaithe sa phíblíne, ní mór flanges lán-aghaidh nó oiriúntóirí a chur in ionad iad.
3. Géarú bolt:Le dearadh poll bolt cónúil dúbailte, moltar sreangán chasmhóiminte hiodrálach le haghaidh réamhluchtaithe aonfhoirmeach tras-patrún trí chéim. Ríomhtar réamhualach sprice bunaithe ar rátáil brú agus sonraíochtaí bolt; déan tagairt do chaighdeán ASME PCC-1 nó téigh i gcomhairle le foireann theicniúil Longan.
4. Seicheamh réamhluchtaithe:Déan na boltaí go léir a réamh-déine go 30% den sprioc-chasmhóiminte, ansin go 70%, agus ar deireadh go 100%. Déan níos doichte tar éis 24 uair an chloig oibríochta.
5. Cosaint aghaidh séalaithe:Déan iniúchadh ar an aghaidh séalaithe le haghaidh scratches nó ábhar eachtrach roimh a shuiteáil. Is ciseal leabaithe tanaí é an ciseal táscaire caitheamh nano-zirconia; ná glan le scríobairí miotail le linn na suiteála.
6. Ailíniú poll bolt:Cuidíonn an dearadh poll dúbailte cónúil le féin-ailíniú, ach roimh an suiteáil deimhnigh go bhfuil poill bolt an dá flanges ailínithe laistigh de dhiall 1mm.
7. Ailíniú píopa:Cé go bhfuil roinnt lamháltais ag flanges lán-aghaidh maidir le mí-ailíniú, moltar earráid ailíniú píopa a rialú laistigh de 2mm/m chun an saol séalaithe a chinntiú.

CCanna

C: Cad é an difríocht ó flange traidisiúnta ASME B16.5?
A: Tá toisí agus comhéadain comhionanna ag an dá cheann agus tá siad idirmhalartaithe go díreach. Cuireann táirge Longan struchtúr cíor meala, múchadh grádán, agus fáinne cóimhiotail tíotáiniam go hinmheánach, ag baint amach brú pléasctha tomhaiste (42MPa) níos airde ná an riachtanas caighdeánach (≤15MPa).

C: Cé na rátálacha brú a bhfuil sé oiriúnach dóibh?
A: Comhlíonann na toisí seachtracha méideanna gléasta Aicme 150 go Aicme 2500, agus tá an brú pléasctha tomhaiste níos airde ná na ceanglais chaighdeánacha do na rátálacha comhfhreagracha. Oiriúnach do thionscadail gháis scealla agus domhainfharraige a dteastaíonn lamháil sábháilteachta níos airde uathu ná na flanges caighdeánacha.

C: Cad ba chóir a thabhairt faoi deara le linn na suiteála?
A: Ní mór gasket lán-aghaidh a úsáid agus níor cheart é a boltáil go díreach chuig flange aghaidh ardaithe. Moltar na poill boltaí cónúla dúbailte a úsáid le sreangán chasmhóiminte i bpatrún tras i dtrí chéim, agus déan iad a athdhian tar éis 24 uair an chloig oibríochta. Féach "Réamhchúraimí Suiteála" thuas le haghaidh céimeanna mionsonraithe.

C: Conas is féidir an fheidhmíocht brú a fhíorú?
A: Cuireann Longan fáilte roimh chustaiméirí tástálacha pléasctha nó tuirse timthriallach a fhinné sa mhonarcha. Coinnítear taifid tástála do gach baisc agus is féidir iad a cheistiú le sraithuimhir. Is féidir tástáil tríú páirtí ag SGS, BV, etc., a shocrú freisin.

Achoimre:Leanann flange aghaidh comhréidh sme b16.5 Longan an córas toise caighdeánach idirnáisiúnta ASME B16.5 agus glacann sé struchtúr cíor meala bionic, próiseas múchta grádán, agus fáinne treisithe cóimhiotail tíotáiniam ionsuite. Brú pléasctha DN300 tomhaiste 42MPa, -70°C tionchar 89J, ráta creimthe domhainfharraige 30 bliain 0.03mm/bliain. Pasaithe deimhniú API 6A PSL 3G, oiriúnach le haghaidh eastóscadh gáis scealla, druileáil domhainfharraige, agus córais píblíne brú ultra-ard. Seol do chuid riachtanas chun samplaí saor in aisce agus comhairle theicniúil a fháil.
